シングルアクティングとダブルアクティングの液圧シリンダー 違いは何ですか?

シングルアクティングとダブルアクティングの水力シリンダーは,水力システムで使用されるアクチュエータの一種である.それらの間の主な違いは,運動を生成するために水力液を使用する方法にある.

1. 単効液圧シリンダー:

   • これらのシリンダーは,液体液体が入る1つのポートを持っています.
   • 水圧液はピストンの片側だけで動力を生み出します
   • ポンプの返却は,通常,スプリングや外部負荷などの外力によって達成される.
   • 一般的な用途は,荷重が1つの方向にしか移動する必要がない場合, external force がピストンを引き戻す場合などです.

2. 双作用液圧シリンダー:

   • このシリンダーには2つのポートがあります 液体の入口と出口の1つです
   • 水圧液はピストンの両側で交互に使用され,ピストンを伸ばし,引き戻します.
   • 双作用シリンダーは両方向で作業を行うことができるため,より汎用的です.
   • 通常,ピストンの拡張と引き戻しに対する正確な制御が必要なアプリケーションで使用されます.

概要すると,主要な違いは,単効シリンダーはピストンの片側で水力流体を使用し,通常は帰動力のために外力に依存するということです.二重作用シリンダーは,ピストンの両側で水力液を使用します.制御された両方向の移動を可能にします.両方向の選択は,水力システムの特殊な要件と,手前のアプリケーションに依存します.

液圧シリンダーとは,圧縮液圧液からのエネルギーを機械エネルギーに変換し,線形運動を生成するアクチュエータの一種である.この線形運動は,押す,引く,引き上げる,各種の機械システムにおける位置負荷.

基本的には,水力シリンダーは水力システムの筋肉として機能し,多くのアプリケーションでタスクを実行するために必要な力と動きを提供します.重機械から工業自動化まで.

線形ガイドシステムとは?

線形ガイドシステムは,制御され精密な線形運動を促進するために線形ガイドを組み込む全体的な配置または設定を指します.通常,いくつかのコンポーネントで構成されています.

線形ガイドレール: 線形運動が起こる滑らかで平らな表面を提供する長直線レールです.彼らはしばしば車輪を収容するための溝や軌跡のような特徴を持っています.

キャリーまたはスライダー: キャリーとは線形ガイドレールに沿って動く部品である.スムーズで摩擦が少ない動きを確保するためにベアリングまたはロールに搭載されている.車両は通常,線形に移動する必要がある荷物や機械に固定されています.

駆動機構: これは線形運動を駆動するシステムです. それはモーター,スクリュー,ベルト,線形ガイドシステムの設計と要求に応じて他のメカニズム.

サポート構造: 線形ガイドレイルを固定し,全体的なシステムに安定性を提供する支架,支架,またはフレームを含む.

線形ガイドシステムは CNC機械,ロボット工学,自動製造,制御され,繰り返される線形運動が必須である他の精密機械精度,摩擦を軽減し,機械と機器の全体的な性能を向上させるのに不可欠です

設置

シンボル	名前	図面	シンボル	名前	図面
SD	基本		TC	中途半端なトランニオン
FA	棒のフレンズ		TA	首のトランニオン
FB	頭部フレンズ		CA	クレヴィス
LA	足		CB	二重分裂
LB	端角

液圧シリンダーの調整と試験

まず,シリンダーの内部での作業圧を約 (0.5-1) MPa に減らします.次に,ピストン棒を回転運動させ,排気栓を開きます.

開封方法は次のとおりです.

圧力が上昇する瞬間に排気栓を開き,戻り開始前にすぐに閉じる.排気プロセス中に,鳴き声が聞こえる空気が完全に放出されると,噴出した油は透明になります.排気体の完全性は肉眼で判断できます.

調整可能なバッファ装置が搭載され,ピストンが動いている場合,まずガソリンバルブを低流量位置に設定します.そして,徐々に要求を満たすまでガソリンポートのサイズを調整.

上記調整作業の他に,様々な密封部品の油漏れや接続部品のボルトが解けていないかを確認する必要があります.事故を防ぐために.

液圧シリンダーの使用状況に基づいて,定期的な検査時間をスケジュールし,検査記録を保持します.

1. 排気装置の調節:

2. バッファー装置の調整:

3. 液体シリンダーの様々な部品の検査:

4. 定期的な検査

アライナインメントステップ:

1鍵で1/4の円で時計回りの反対方向にロックナッツを回します.

2調整シグナルB:

1) 時計の指針に沿って,棒の速度が減速します

2) 逆時計回りに,棒の速度が上がります.

3調整後,正方形回転器を使って調整螺栓Bを固定し,

クッションシールからの漏れ D

4. 鍵ノートAを締め

ポートとクッションの位置

SD型	LA型
標準=A:入力ポート B:クッション位置 D:チェックバルブ位置

例えば:HCA70-LA-C-100X200-B-B-Aの注文フォーム

入力ポート=B位置

クッション=ポジション

クッションの長さ

	掘り込み (mm)	L について	わかった
	32から63	20	10
	80〜160	25	15
	180- 224	30	27
	250	35	32

• 負荷を伴うシリンダーの動きが500mm/secを超えると,
• 移動速度が750mm/sec以上であれば,外部の減速バルブを使用する必要があります.

申請について製造機械機械ツールと金属加工機器だけでなく,鋼鉄のアクチュエーター,原子力発電所の制御,旅客エレベーターなどにも広く使用できます.


タイプ	シンボル	図面	ベルロー と	耐熱性	掘り込み (mm)
					32,40,50,63,80,100,125,150,180,200,224,250
ダブル・アクション	HCA		HCA-H	HCA-J
二重棒	HCC		HCC-H	HCC-J
配列付きの二重棒	HCD		HCD-H	HCD-J

HC2- そうだA について- そうだ70- そうだ    - そうだSD- そうだC について- そうだ100- そうだ200ST- そうだ    - そうだ    - そうだ    - そうだ    - そうだ    - そうだ

1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)

注文時に必要な材料を指定する

(1)N:NBR

(2)V:F≤200°C

工場:

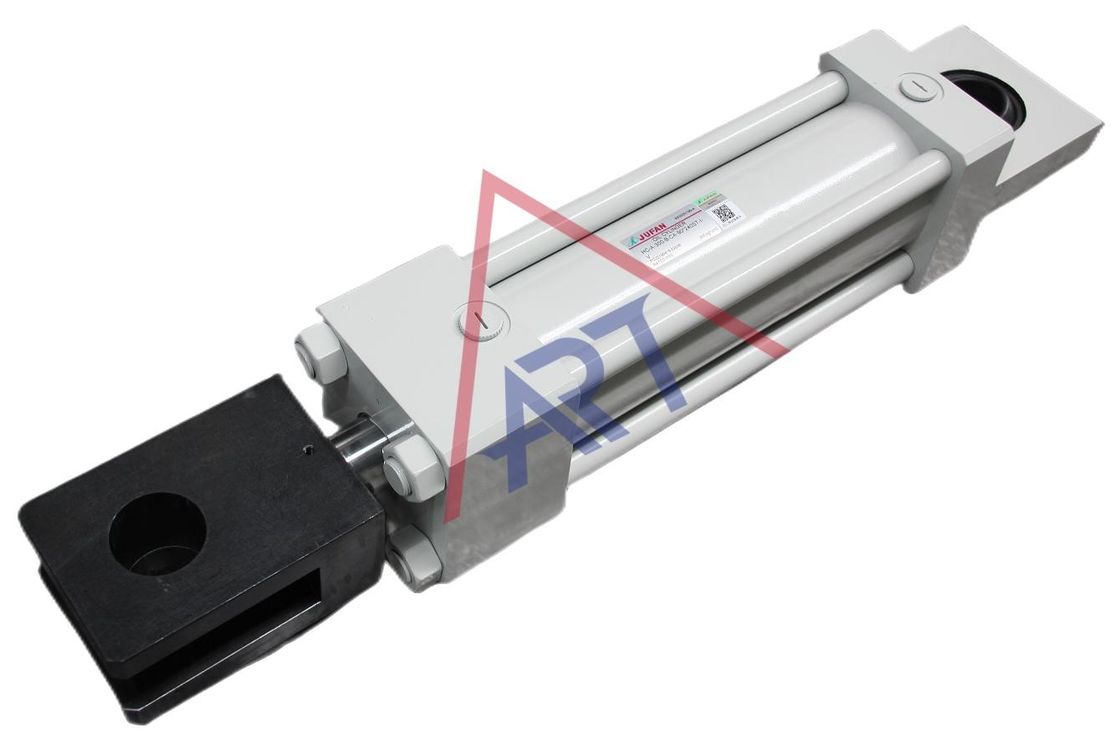

 ハイドロリック・シリンダー,アクチュエータとして:

ハイドロリックシリンダーは 常用なアクチュエータです エネルギーを動きに変換する装置です圧縮液体のエネルギーを使って.

これはこうです

入力エネルギー:入力エネルギーは,シリンダーの液体に施された液圧の形で発生する.

シリンダー構造: 水力シリンダーは,シリンダー型樽,ピストン,水力液で構成される.ピストンはシリンダーを2つの室に分けます.

圧力生成: 液体 が 圧迫 さ れ た 時,ピストン に 力 を 及ぼし ます.その 力 は,圧力 と ピストン 面積 に 直接 比例 し て い ます.

運動: 活塞 が 動く とき,線形 の 運動 を 生み出す.この 運動 は,設計 と 適用 に かなっ て,持ち上げ,押す,引く,あるいは 曲がる など,様々な 目的 で 用い られ ます.

液圧シリンダーは 高い力が必要とする重量用途で 様々な産業で広く使用されています 効率的で信頼性があり 精密に制御できます建設機器のアクチュエーションのための優れた選択になります製造機械,その他の機械システム

液圧シリンダーの修理プロセスを通してあなたを助けるための一般的なガイドです:

必要な 道具 と 材料:
鍵とスクリュードライバー
シールキット (シリンダーのモデルに特化した)
清掃剤
潤滑剤
トークスキー
柔らかい顔のハンマー


ステップ:
安全第一

液圧システムが圧縮されていることを確認します.
液圧線を切り離して,シリンダーを機械から取り出します.
汚染を防ぐためにシリンダーの外側を掃除します.
解体:

適切な道具を使ってシリンダー端蓋や腺ナッツを外します.
ピストン棒をシリンダーバレルから慎重に引き離します.
密着物,拭き機,ベアリング を 活塞 と 腺 から 取り除き,再 組み立て する ため に その 位置 を 記録 し て ください.

検査:

ピストン棒の直さ,穴,またはスコアを確認します.
シリンダー・バレルの磨きや損傷を確認する.
すべてのシールとベアリングを磨損または損傷の兆候を調べる.


清掃

適切な溶媒ですべての成分を徹底的に清掃します.
システムを汚染する残骸が残らないようにしてください.
シール交換:

密封器,拭き機,ベアリングを 密封器のキットから新しいものに置き換える.
新しいシールを潤滑して設置を容易にする.

再組成:

新しいシールでピストンと腺を 正確な方向に再組成します
ピストン棒をシリンダーバレルに慎重に入れます.
端蓋やナッツを製造者のトルク仕様に固定する.
テスト:

液圧線を再接続して システムから空気を取り除く
低圧でシリンダーを試し,漏れがないか確認します.
徐々に圧力を上げ,シリンダーのスムーズかつ正しい動作を保証します.


ヒント:
ドキュメンテーション: 製造者のサービスマニュアルで,水力シリンダーのモデルに関する具体的な指示を参照してください.
シールキット: 適切なフィットと機能を確保するために,常にシールキットをシリンダーモデルに固有のものにしてください.
環境: 汚染 を 避ける ため,清潔 な 環境 で 修理 を 行なう.
精度: 細部 に 注意 を 払っ て ください.特に 密封 器具 を 扱っ たり,部品 を 再 組立 し たり する 時 です.
修理後,大きなダメージを受けたり,シリンダーが正常に機能していない場合,専門家に相談するか,シリンダーを交換することを検討するのが最善かもしれません.

よくある質問
Q1: 製造業者ですか? それとも取引会社ですか?
我々は,私たちの自身の工場を持っているので,我々は最高の価格だけでなく,最初のサービスを提供することができます.

Q2: あなたはカスタマイズまたは非標準製品を受け入れるか?
はい,私たちは顧客が要求するように製品をカスタマイズすることができます.

Q3:あなたのMOQは何ですか?
MOQは顧客のニーズに依存します. さらに,私たちは大量生産の前に試用注文を歓迎します.

Q4: 配達時間はどれくらいですか?
通常,配達時間は,在庫がある場合7日です.在庫がない場合は15-30日かかります.また,製品の量と要求にも依存します.

Q5: あなたの支払い条件は?
T/T.質問があれば,ご自由に連絡ください.
