起源の場所:
江蘇、中国
モデル番号:
REG160A-MS2-C-100X200-B-A
接触米国

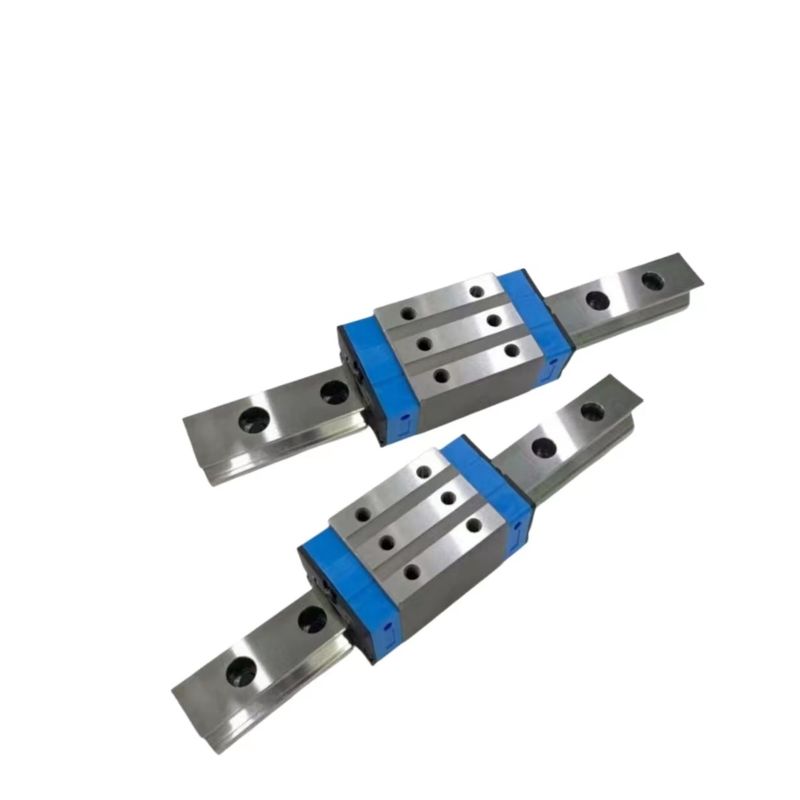

--リニアスライドレールは、耐久性の高い精度を実現する構造設計で最適化されており、他のレールと比較して荷重と剛性が向上しています。
--このタイプのリニア スライダは、自動的に位置合わせし、組み立て誤差や取り付け面の不正確さを吸収する機能など、有益な荷重特性を備えています。
--高速、高荷重、高剛性、高精度という概念は、世界中の工業製品開発業界でトレンドになりつつあります。
--このコンセプトから、高品位な性能と要求に応える4列超荷重リニアスライドを開発しました。
--円形溝からの DF (45°-45°) の組み合わせにより、顧客に自動セルフアライメント機能を提供できます。鋼球の弾性変形と接触点の移動により取付時の面ズレを吸収し、高精度で安定したスムーズな動作を実現します。
--生産精度を管理することにより、リニアスライドのサイズを一定レベルに保つことができ、スライダーは鋼球の脱落を防ぐリテーナーの機能を備えています。そのため、一部のシリーズの精度は互換性があり、お客様が必要に応じて部品を使用することができます。レールやスライダーは別々に保管できるので、保管スペースを大幅に節約できます。
●接触角45度の4列円形溝と4列の鋼球を組み合わせた理想的な2点接触構造で、全方向からの荷重に耐えます。さらに重要なのは、剛性を高めるために必要に応じて予圧を適用できることです。
| パラメーター | 詳細 |
|---|---|
| 商品名 | リニアローラーガイドウェイ |
| ボアサイズ | 15/20/25/30/35/45/55/65mm |
| 関数 | 自動自動調心 |
| 負荷の種類 | 重荷重・過重量荷重 |
| ライドレールの固定方法 | ロック/ロックダウン |
| 作業温度 | 室温 |
| 特徴 | 高剛性 |
| 精度レベル | C/H/P/SP/UP |
| タイプ | スライダータイプ/フランジタイプ/四角形 |
| トラックの長さ | Max.4000mm |
--産業機器の重要な部品であるガイドレールは、プラスチック産業の急速な発展により広く使用されています。スプレー装置、CNC 工作機械、マシニング センター、エレクトロニクス、自動化機械、繊維機械、自動車、医療機器、印刷機械、包装機械、木工機械、型開きなどの業界では、この装置が業務に組み込まれています。
--ガイドレールは生産性を向上させるだけでなく、品質管理も保証します。
--Guiderail は、一貫したレベルの精度を提供しながら人的エラーのマージンを下げることで、効率だけでなく品質も向上します。
--迅速かつ効果的に問題に対処することができ、多くの業界の事業運営の成功に貢献してきました。
リニア ローラー ガイドウェイの技術サポートとサービスには次のものが含まれます。
