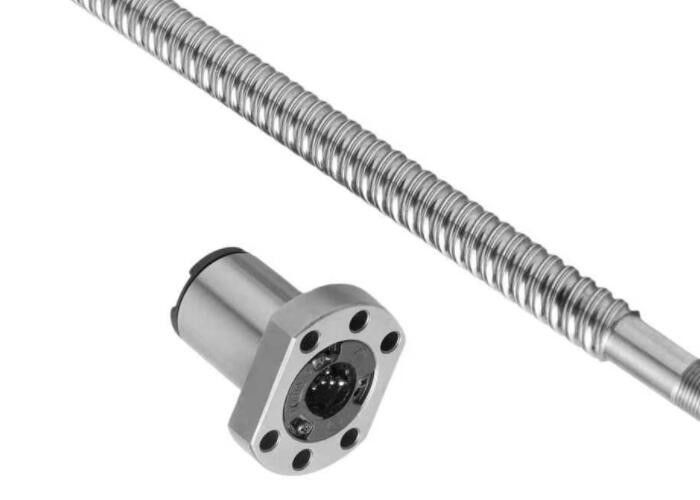

高速重負荷の直線運動ねじ直径12-50mmの最大長10m

製品説明:

ボールスクリューの負荷承載能力では,射線負荷と軸負荷の両方が同時に存在し,ベアリングの選択に考慮する必要があります.同時に負荷に耐えられる通常使用されるベアリングには,角型接触ベアリングと角型ロールベアリングが含まれます.前者は乾燥した軽量負荷と高速フィールドに焦点を当て,後者は重荷と低速度状況に焦点を当てています.上記2種類のベアリングは,一般的にペアで使用され,互いに相対的に設置されていることに注意すべきです (面対面または背面対面)螺旋棒の軸移動を制限する

ボールスクリューベアリングの設置説明書

• 設置袖を使用すると,袖の直径はベアリングの内輪と同じで,材料はアルミまたは銅の袖で内輪を押し込むことができます.
• 容積が狭い場合,または干渉フィットが狭い場合は,ベアリングを加熱する必要があります.
• 軸承内部の矢印またはローリング要素の接触角を,その完全な位置で注意してください.
• 通常は背面に背面または顔面を組み合わせ,最後にロックナッツを螺旋します.
• リトロリフレクタラーベアリングの設置には,設置手順の逆が必要です.

特徴:

ボールスクリューには多くの特徴があります.まずは,高効率で,品質検査プロセスと試験機器により,効率レベルが90%以上になります.さらに低温上昇は,スクリューボール軌道の優れた表面品質とボール精度によりあります.60M/min以上の高速で高度な位置付け精度と信頼性が達成されるのは,事前緊縮やクリアランス除去などの措置によってさらに,高硬さも備わっています. 螺栓棒とナッツに用いられた優れた材料, プレストレッチとクリアランスの除去のおかげで.その逆転性と 維持費の低さは 驚くほどです, ナッツ端に特別に設計された防塵装置を搭載し,動作中に一般的な保守を必要としません. 最後に,特に重要ではありません.材料と表面硬さは厳格に制御されているため.

技術パラメータ:

応用:

についてボールスクリュー産業用機械に用いられる.CNC加工センター,CNC回路,CNC床,CIC線切断機,CNC掘削機,ゲントリフレーシング機,レーザー加工機器,マーク機,CNC彫刻機引く機械 IC包装機械CIC放出機械,CWC磨き機械,ガラス機械,繊維機械,木工機械,印刷機械,包装機械,石油機械,メタルルギー機械タバコ用機械電子機械にも使われます.ロボット腕 試験機械 測定機器 XYプラットフォーム 医療機器 工場自動化機器送電機などの機械用金属熱処理装置,核反応装置,アクチュエーター航空宇宙産業などで航空機のフラップアクチュエーター,座席アクチュエーター,空港設置機器,ラジオアンテナアクチュエーター,ドアと窓制御,医療ベッド制御,駐車場機器.

カスタマイズ:

• 静的負荷容量:595トン
• 作業方法:軸移動中に回転する
• 特徴:低騒音 で も 耐久 性
• スイウボールの構造:高速 と 重荷
• 長さ:最大10m
• ボールスクリュー:ローリングボールスクリュー,ボールリードスクリュー,精密ボールスクリュー

梱包と輸送:

線形運動ガイドは繊細な機械で,安全で動作状態で到着することを保証するために正しくパッケージする必要があります.以下は,パッケージングと輸送のステップバイステップガイドです.

梱包する前に,ガイドウェイの損傷を検査してください. 損傷がある場合は,梱包前に修理してください. すべての螺栓と固定装置がしっかりと固定されていることを確認してください.

線形運動ガイドウェイのために特別に設計された包装材料を選択します. 材料は,衝撃,振動からガイドウェイを保護するのに十分な強さと耐久性を持つ必要があります.輸送中の湿度バブルラップと波紋紙は どちらも良い選択肢です

ガイドウェイ を 選択 し た 梱包 材料 に 慎重 に 包む.ガイドウェイ の すべて の 部位 が 安全 に 包み込ん で 弾丸 を 貼っ て いる こと を 確かめ て ください.包装 を 密封 する テープ を 用い て ください.

梱包 に 配送 地址 を 記載 し た 標識 を 貼り付け て ください.標識 が 安全 で 明確に 見える よう に し て ください.配送 会社 に 連絡 し て 拾い 送れ の 準備 を し て ください.
