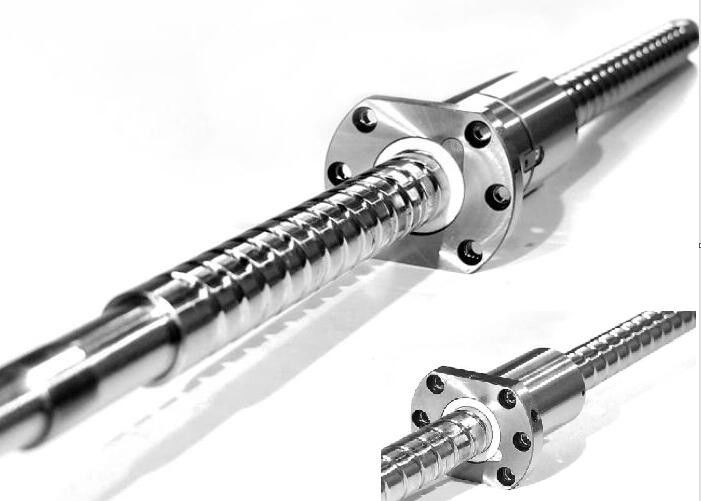

12-50mmのフランジのナットが付いている低雑音の耐える球ねじシャフト

製品説明：

ボールねじは、工具や精密機械の両方で一般的に使用される伝達部品です。その主な機能は、回転運動を直線運動に、またはトルクを軸方向の繰返し力に変換することであり、高精度、可逆性、効率の特性も備えています。ボールねじは摩擦抵抗が小さいため、さまざまな産業機器や精密機器に広く使用されています。

ベアリングは現代の機械装置の重要なコンポーネントです。主な役割は、機械回転体を支持し、動作時の摩擦係数を低減し、回転精度を確保することです。ボールねじには通常、接触角 60° のねじ用の特別なサポート ベアリングが装備されています。このベアリングは、大きな支持力、低速、高精度を備えています。通常、ベアリングは設置時にペアリングする必要があります。具体的なペアリング方法は工作機械の用途に応じて決定してください。

送り系の作動精度を向上させるためには、ボールねじ機構の伝達剛性を高くする必要があります。ボールねじ自体の剛性を高めることに加えて、ボールねじ機構は十分な剛性の支持構造を備えて設計され、正しく取り付けられる必要があります。支持構造の剛性に影響を与える要因としては、軸受座の剛性、軸受座と機械構造との接触面積、軸受の剛性などが挙げられます。

アンギュラ玉軸受を使用したユニバーサルボールねじで十分です。ボールねじの2つの支持軸端にベアリングを「向かい合わせ」で取り付けます。特殊機器用の専用ネジロッドの場合、機器の取付説明書に専用ベアリングの使用が記載されている場合は、その指示に従って組立ててください。

ボールねじの負荷能力にはラジアル荷重とアキシアル荷重が同時に存在するため、軸受の選定には考慮が必要です。同時に荷重に耐えることができる軸受としては、アンギュラコンタクト軸受や円すいころ軸受が一般的に使用されています。前者はドライな軽負荷・高速領域に、後者は重負荷・低速領域に重点を置いています。上記 2 種類のベアリングは通常、ペアで使用され、互いに相対的に (向かい合わせまたは背中合わせに) 取り付けられるため、スクリューロッドの軸方向の動きが制限される可能性があることに注意してください。

ボールねじベアリングの取り付け手順:

• 取り付けスリーブを使用すると、スリーブの直径は軸受の内輪と同じになり、材質は内輪を圧入するためのアルミニウムまたは銅のスリーブにすることができます。公差が厳しい場合や、しまりばめが厳しい場合、ベアリングを加熱する必要があります。
• 完全な位置での矢印またはベアリング内の転動体の接触角を観察することに注意してください。通常は背中合わせまたは対面で組み合わせ、最後にロックナットをねじ込みます。再帰反射板は固定ナットの位置に注意してください。一度ロックすると緩めることはできず、緩めないとトランスミッションの精度に大きな影響を与えます。

特徴：

ボールねじは高効率が特徴で、試験装置と品質検査プロセスにより製品効率90％以上を保証します。温度上昇が低いのは、スクリュー ボール トラックの優れた表面品質と、ボールとトラック間の摩擦を最小限に抑える厳密なボール サイズによるものです。

事前の締め付けと隙間の除去により、スクリュードライブペアは高い位置決め精度を実現します。優れた設計と細心の注意を払った製造により、この機械は 60M/分を超える高速で確実に動作することができます。さらに、ネジロッドとナットには優れた材質の加工と仮締めと隙間の解消により剛性が向上しています。

ネジとナットの間に粘性摩擦がないため、トランスミッションのクリープ現象が解消されます。さらに、ナット端には特別な防塵装置が設計されており、運転中に一般的なメンテナンスが必要です。さらに、ネジ（高炭素鋼）とナット（合金鋼）の材質と表面硬度HRC62を厳密に管理することで長寿命を保証します。

技術パラメータ:

アプリケーション:

ボールねじの用途は、CNCマシニングセンター、CNC旋盤、CNCベッド、CNCワイヤーカット機、CNCボール盤、ガントリーフライス盤、レーザー加工機、マーキングマシン、CNC彫刻機などの産業機械分野で幅広い用途に使用されています。 、伸線機、IC包装機、CNC放電加工機、CWC研削盤、ガラス機械、繊維機械、木工機械、印刷・包装機械、石油機械、冶金機械、タバコ機械など。

さらに、ボールねじは、ロボットアーム、試験機、計測機器、XYプラットフォーム、医療機器、その他のFA機器などの電子機械にも使用できます。金属熱処理装置、核反応装置、アクチュエータなどの伝動機械にもボールねじの使用が役立ちます。航空宇宙産業では、ボールねじは航空機のフラップ アクチュエーター、座席アクチュエーター、空港設置機器、無線アンテナ アクチュエーターに一般的に使用されています。

最後に、ボールねじは、ドアウィンドウ制御、医療用ベッド制御、および駐車場機器にも広く使用されています。結論として、ボールねじの使用は、さまざまな業界の多数の機械や装置に適用されます。
