送り系の作動精度を向上させるためには、ボールねじ機構の伝達剛性を高くする必要があります。ボールねじ自体の剛性を高めることに加えて、ボールねじ機構は十分な剛性の支持構造を備えて設計され、正しく取り付けられる必要があります。支持構造の剛性に影響を与える要因としては、軸受座の剛性、軸受座と機械構造との接触面積、軸受の剛性などが挙げられます。
ボールねじには通常、接触角60°のねじ用の特別なサポートベアリングが装備されています。このベアリングは、大きな支持力、低速、高精度を備えています。通常、ベアリングは設置時にペアリングする必要があります。具体的な組み合わせ方法は工作機械の用途に応じて決定する必要があり、ボールねじの両端を軸受と軸受座を介して接続し、さらに軸受座と機器を介して接続します。ねじナットは、フランジ、キー、またはねじ山を介してナット シートに接続されます。スクリューロッドの両端にベアリングを取り付けた後、サークリップまたはロックナットでベアリングを固定します。ボールねじが作動すると軸方向の力が発生するため、軸方向の推力に耐えられるベアリングが必要です。
アンギュラ玉軸受を使用したユニバーサルボールねじで十分です。ボールねじの2つの支持軸端にベアリングを「向かい合わせ」で取り付けます。特殊機器用の専用ネジロッドの場合、機器の取付説明書に専用ベアリングの使用が記載されている場合は、その指示に従って組立ててください。
ボールねじは、高効率、低温度上昇、高精度、高速、高剛性、高可逆性、低メンテナンス、長寿命が特徴です。
製品の効率は 90% 以上で、優れた表面品質と厳密なボール サイズにより、ボールとトラック間の摩擦が軽減されます。また、ねじ駆動ペアは、温度上昇が少なく、仮締めと隙間の除去により、高い位置決め精度を実現します。
優れた設計と製造により、60M/min以上の高速回転が可能でありながら、仮締めと隙間の排除により高い剛性を実現しています。メンテナンスの必要性は低く、ナットの端には特別な防塵装置が付いており、操作中には一般的な注意が必要です。
ねじロッドとナットの材質を特殊材質で加工し、ねじ（高炭素鋼）とナット（合金鋼）の表面硬度HRC62を実現することで長寿命を実現します。
| パラメーター | 詳細 |
|---|---|
| 作業方法 | 軸方向移動しながら回転 |
| 静的耐荷重 | 595トン |
| 返却方法 | エンドブロック・腰溝タイプ |
| 腰溝タイプ | 金属製、重荷重に適しています |
| 取付穴径 | 11-17.5mm |
| 長さ | 最大10m |
| 直径 | 12--50mm |
| 動的耐荷重 | 126トン |
| エンドブロックリターン | プラスチック、高速に適しています |
| 構造 | シャフト、ネジナット、ボールベアリング |
| ボールベアリングねじ | はい |

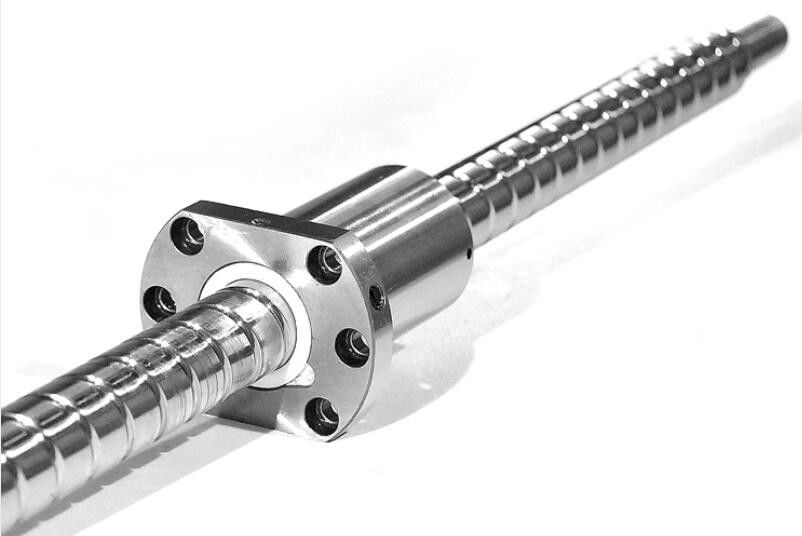

| フランジナット付ボールねじ軸 | はい |
| 直動ねじ | はい |
ボールねじは、さまざまな産業機械、電子機械、伝送機械で広く使用されています。一般的に使用される機械には次のようなものがあります。
リニアモーションガイドウェイの梱包と配送:
リニアモーションガイドウェイは、輸送の際にはしっかりと梱包する必要があります。すべてのコンポーネントは元のパッケージまたは安全な箱に入れて保護し、しっかりと固定する必要があります。パッケージには「Fragile」ステッカーを貼り、適切な出荷書類を添付する必要があります。
国際配送の場合、パッケージには正しい税関ラベルと書類が記載されている必要があります。輸送中に荷物を確実に追跡できるように、追跡番号を提供する必要があります。
